Infineon Technologies Dresden GmbH

KPI-Monitoring für intelligentes Energiemanagement

Infineon ist ein weltweit führender Anbieter von Halbleiterlösungen, die das Leben einfacher, sicherer und umweltfreundlicher machen. Mikroelektronik von Infineon ist der Schlüssel für eine lebenswerte Zukunft. Infineon Dresden ist mit rund 2.200 Mitarbeitern einer der größten und modernsten Standorte für Fertigung und Technologieentwicklung des Konzerns. Das Unternehmen fertigt über 400 verschiedene Produkte auf 200mm- und 300mm-Siliziumscheiben (Wafern). Halb­leiter von Infineon Dresden kommen in Anwendungen der Kunden aller vier Geschäftsbereiche des Konzerns zum Ein­satz: Automotive, Industrial Power Control, Power Management & Multimarket sowie Chip Card & Security.

Abb. © Infineon

Im Rahmen der Nachhaltigkeitsstrategie bei Infineon wurde am Standort Dresden ein Kennzahlen-­Monitoring für die Energie­effizienz der Anlagen (EEE: Equipment Energy Effectiveness) auf­ge­baut. Ziel ist die ganz­heitliche Be­wertung des Energie­ver­brauchs und möglicher Effizienz­potentiale an Pro­duktions­an­lagen für ein intelligentes Energie­manage­ment ohne negative Prozess­be­ein­flussung.

Wesentliche Herausforderungen waren die umfassende Anbindung diverser Datenquellen sowie die Korrelation und Interpretation der Daten gemäß „Prozessablauf im Equipment“. Für eine umfassende Prozessvisualisierung und Bildung von KPIs war sowohl eine nahe Echzeit-Datenbereitstellung als auch die Integration historischer Daten unabdingbar. Dabei wurden die vorhandenen Daten nach verschiedenen Vorgaben korreliert, um folgende Vergleichsmöglichkeiten umzusetzen:

  • zwischen gleichartigen Equipments
  • eines Equipments zu unterschiedlichen Betrachtungszeiträumen
  • zwischen gleichartigen Produktionsabläufen

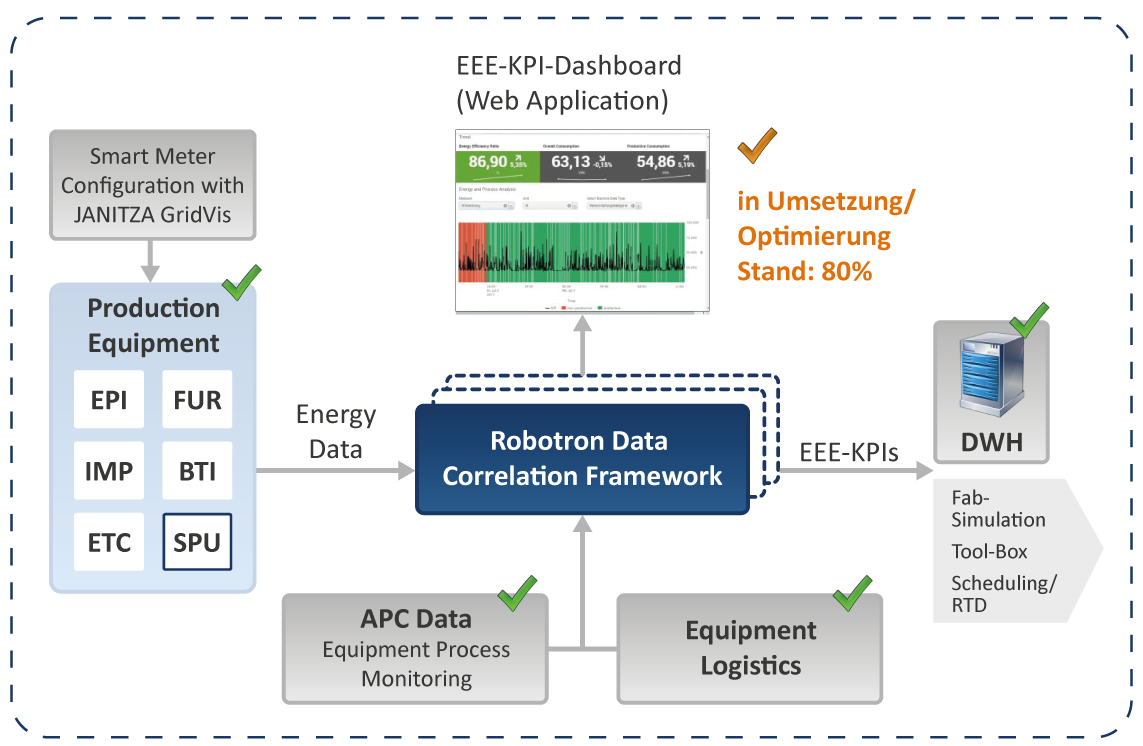

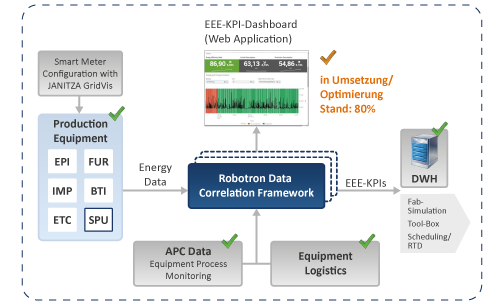

Innerhalb eines stufenweisen Aufbaus wurde ein Show-Case anhand von zwei Equipments definiert und aufgesetzt. Dazu wurde eine 200mm Sputteranlage mit zwei Tantal-Kammern und einer Kupfer-Kammer für die Waferfertigung mit einem jährlichen Energieverbrauch Strom von 955MWh ausgewählt. Dabei wurden neben Strom auch weitere Medienverbräuche (z. B. Gase) in die Betrachtung integriert. Zudem sollten Möglichkeiten zur Erhöhung der Systemauslastung bzw. Verringerung des Energieverbrauchs in nicht produktiven Zeiten analysiert werden. Das EEE-KPI-Monitoring-System wurde auf Basis von Splunk Enterprise sowie der Integration von Algorithmen in R umgesetzt und besteht aus mehrstufigen Analyse-Dashboards und Kontrollfunktionen. Parallel dazu soll ein Assessment-Team aufgebaut und in die Systembedienung eingeführt werden.

Für die Analyse wurden Energieverbrauchswerte als Summenwerte der Anlage mittels Janitza UMG604 gemessen, Prozessdaten aus APC-Files (Equipment-Prozess-Monitoring) sowie RTC-Buchungen aus DWH genutzt.

Die Lösung bietet eine Grundlage für die „Flussfaktorsteuerung für die Linienbalance“ sowie für eine „betriebskostenoptimierte Steuerung“ („Realtime Scheduling/Dispatching von Tools“) bzw. Arbeit auf Feldebene. Dabei dient die passive Verbrauchsermittlung anhand von Datenkorrelationen nicht nur als Basis für Kontrollfunktionen sondern auch für Equipment-Assessments und das Maßnahmen-Management zur Steigerung der Energieeffizienz. Zudem stellt die Lösung eine erweiterte Datengrundlage für Entscheidungen zur Kostenreduktion der Medienverbräuche sowie die Datenbasis für lang- und kurzfristige Fab-Simulationen und das Anlagen-Scheduling bereit. Neben der Visualisierung und Alarmierung ist zur Detailanalyse des Equipment-Ingenieurs die Vertiefung bis auf Event- und Log-Ebene möglich.

Die EEE-App an sich hat bislang einen echten Zugewinn in Richtung Verbrauchstransparenz anhand der Energie- und Medien-KPIs gebracht. Anlagen und Prozesskammern können mittels Kennzahlen eineindeutig verglichen werden und Mehrverbrauch wird daraus ersichtlich. Des Weiteren wird damit das Bewusstsein beim Equipment-Betreiber zum nachhaltigen Umgang mit Energie und Ressourcen geschärft.

Gunter Welde

Supervisor Equipment Engineering Infineon Technologies Dresden GmbH
